■产品介绍:
衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到
90°时,蝶阀处于全开状态。 本类衬胶蝶阀门在管道中一般应当水平安装。
全衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80~120℃如食品、医药、化工、
石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
■结构图片:
技 术 参 数 和 性 能
■应用范围:
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类
■结构特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。
■标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
■阀检测试验:
衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
■零件材料与工况:
阀 体:铸铁、球墨铸铁、碳钢、不锈钢
蝶 板:铸铁、球墨铸铁、碳钢、不锈钢、双相不锈钢、完全包
覆橡胶或氟塑料
阀 杆:碳钢镀镍磷、不锈钢
阀座密封圈:天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶
EPDM、氟橡胶FKM
蜗轮装置:组合件

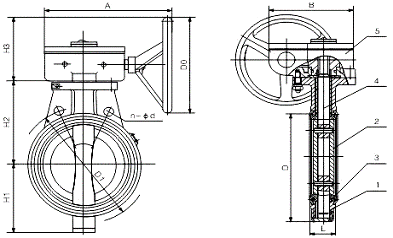

■主要外型连接尺寸:
公称通径 |
L |
D |
D1 |
Z-d |
H |
H0 |
A |
B |
D0 |
50 |
43 |
165 |
125 |
4-18 |
63 |
306 |
193 |
125 |
150 |
65 |
46 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
150 |
80 |
46 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
150 |
100 |
52 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
150 |
125 |
56 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
150 |
150 |
56 |
285 |
240 |
8-22 |
137 |
447 |
193 |
125 |
150 |
200 |
60 |
340 |
295 |
8-22 |
164 |
572 |
283 |
165 |
220 |
250 |
68 |
395 |
350 |
12-22 |
206 |
646 |
283 |
165 |
220 |
300 |
78 |
445 |
440 |
12-22 |
230 |
738 |
334 |
175 |
280 |
350 |
78 |
505 |
460 |
16-22 |
248 |
761 |
334 |
175 |
280 |
400 |
102 |
565 |
515 |
16-26 |
289 |
877 |
425 |
210 |
320 |
450 |
114 |
615 |
565 |
20-26 |
320 |
938 |
425 |
210 |
320 |
500 |
127 |
670 |
620 |
20-26 |
343 |
993 |
425 |
210 |
320 |
600 |
154 |
780 |
725 |
20-30 |
413 |
1131 |
425 |
210 |
320 |
700 |
165 |
895 |
840 |
24-30 |
478 |
1476 |
620 |
320 |
400 |
800 |
190 |
1015 |
950 |
34-33 |
525 |
1533 |
620 |
320 |
400 |
900 |
203 |
1115 |
1050 |
28-33 |
585 |
1655 |
620 |
320 |
400 |
1000 |
216 |
1230 |
1160 |
28-36 |
640 |
1765 |
620 |
400 |
400 |
1200 |
254 |
1455 |
1380 |
32-39 |
755 |
1995 |
620 |
400 |
400 |
|
