LNZSPQ气动快速切断阀



由于该文件内容较多,打开需要一定时间,请耐心!

 概述

ZSPQ型气动快速切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座型式,DN20阀芯为单导向,DN25~200阀芯为双导向,具有结构简单,操作方便,使用可靠,快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体(氧气)介质,要求快速严密关闭,快速放空的自动控制系统中。

 阀体

    式:直通式单座铸造球型阀

公称通径:20~200mm

公称压力:PN1.64.06.4MPa

连接型式:法兰连接凹式(常温、中温、高温);榫槽式(低温);法兰标准JB/T79.2-94JB/T79.3-94

    料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti)等

上 阀 盖:常温型:-60~150    中温型:-60~450

高 温 型:-60~550    低温型:-60~250

    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■ 阀内组件

阀芯型式:单座柱塞型阀芯

流量特性:快开

    料:1Cr18Ni9Ti1Cr18Ni12Mo2Ti

■ 执行机构

    式:ZSD活塞式执行机构

活塞直径:150mm(ZSD-2)200mm(ZSD-3)300mm(ZSD-5)400mm(ZSD-7)

有效面积:175cm2(ZSD-2)305cm2(ZSD-3)700cm2(ZSD-5)1245cm2(ZSD-7)

进气孔螺纹:M16x1.5(ZSD-2)M20x1.5(ZSD-3  ZSD-5)M24x2(ZSD-7)

最大输出力:7200N(ZSD-2)128700N(ZSD-3)29300N(ZSD-5)52000N(ZSD-7)

操作压力:500KPa

■ 阀作用型式

气 — 关式或气 — 开式

■ 附件

电磁阀、空气过滤减压器、保位阀、行程开关等

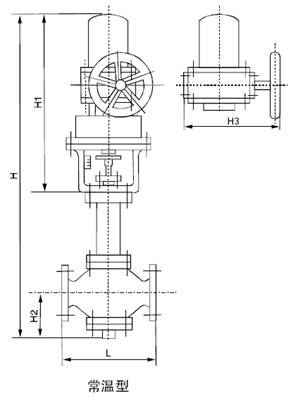

■ 结构图片
