◆ 产品简介
DHCP电动平衡笼式单座调节阀，控制各种高温、低温的高压流体，电动平衡笼式单座调节阀是一种压力平衡式的调节阀。阀结构紧凑，有呈Ｓ流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小、流量大，可调范围广，流量特性精度高，电动平衡笼式单座调节阀IEC534-1-1976标准。 调节阀动态稳定性好，噪音低，空化腐蚀小。 电动平衡笼式单座调节阀的泄漏量低，电动平衡笼式单座调节阀符合ANSI Bl6.104标准Ⅳ级。
◆ 技术参数
型 式：直通单座铸造球型阀 公称通径：32、40、50、65、80、100、125、150、200、250、300、350mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰密封面型式 FF、RF、RJ、LG、MFM 法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等 焊接连接：嵌接焊SW(40~50mm) 对接焊BW(65~350mm) 上阀 盖：常温型(P)-5~+230℃；伸长I型(EI)+230~+566℃；伸长I型(EI)-196~-45℃ 压盖型式：螺栓压紧式 填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
◆ 阀体结构
阀芯型式：带组合密封圈或活塞环的压力平衡式阀芯 流量特性：高容量流量特性 金属密封--等百分比特性(%V)和线性特性(LV) 高精度流量特性 金属密封--等百分比特性(%VF)和线性特性(LVF)
◆ 执行机构
型 式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构 作用方式：电关式或电开式

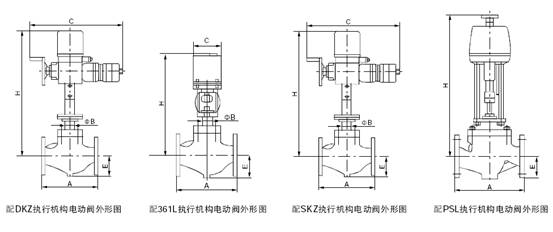

◆ 结构图片
|
