◆产品简介
DHLS电动小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，电动小口径单座调节阀可调范围广，流量特性精度高，小口径单座调节阀符合IEC534-1-1976标准。气动调节阀的泄漏量符合ANSI Bl6.104标准。电动小口径单座调节阀符合GB/T4213-92、JB/T7387-94 。
◆技术参数
型 式：直通单座铸造球型阀 公称通径：20、25mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 密封 面：FF、RF、RJ、LG、MFM 法兰标准：JIS 、JB、ANSI、HG等 焊接连接：嵌接焊SW 材 料：铸钢、铸不锈钢、钛、哈氏合金等耐腐蚀合金 上阀盖：常温型P -17~+230℃； 伸长I型EI -45~+566℃； 伸长I型EI -100~-45℃ -196~-100℃ 压盖型式：螺栓压紧式 填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
◆阀体结构
阀芯型式：单座柱塞型阀芯 流量特性：金属密封，等百分比特性(%CF)和线性特性(LCF) 软 密 封，等百分比特性(%TF)和线性特性(LTF) 注：关于聚四氟乙烯阀座的工作温度和压差
材 料：不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
◆执行机构
型 式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构
作用方式：电关式或电开式
◆订货须知
1.调节阀产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件

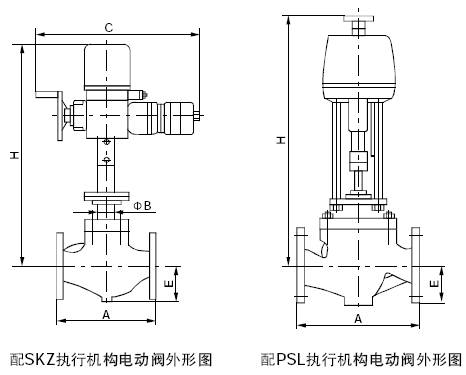

◆结构图片
|
