◆ 产品简介
DHLC电动小口径笼式单座调节阀，电动小口径笼式单座调节阀适用于液体压差超过3MPa的高压场合，是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。电动小口径笼式单座调节阀结构紧凑，有呈 S 流线型的通道，使其压降损失小，流量大，可调范围广。电动调节阀的泄漏量符合ANSI Bl6.104标准。电动小口径笼式单座调节阀符合GB/T4213-92、JB/T7387-94。
◆ 技术参数
型 式：直通单座铸造球型阀 公称通径：20、25mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa密 封 面：FF、RF、RJ、LG、MFM 法兰标准：JIS、JB、ANSI、HG等 焊接连接：嵌接焊SW 材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 上 阀 盖：常温型P -17~+230℃；伸长I型EI -45~+566℃；伸长I型EI -45~-196℃ 压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
◆ 阀体结构
阀芯型式：单座套筒式柱塞型阀芯 流量特性：等百分比特性(%CC)和线性特性(LCC)，参考图1 套筒型式：分离式套筒
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和其它耐腐蚀合金等
◆ 执行机构
型 式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构 作用方式：电关式或电开式
◆ 订货须知
1.调节阀产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件

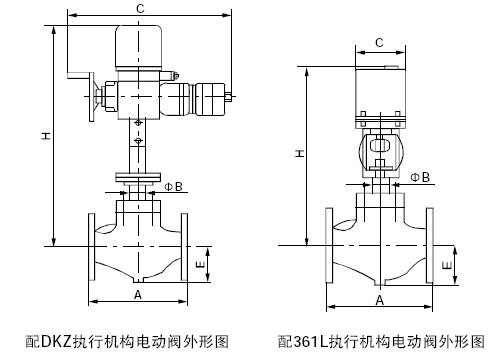

◆ 结构图片
|
