ZCZG/ZCZH高温电磁阀



由于该文件内容较多,打开需要一定时间,请耐心!

■产品概述

型号为 ZCZG ZCZH ,是先导直动型的电磁阀。其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

■产品特点

ZCZG、ZCZH技术参数

介质温度℃

ZCZG

≤250

ZCZH

≤400

公称压力

(MPa)

ZCZG

2.5

ZCZH

4.0

工作压差

(MPa)

ZCZG

0.1~2.5

ZCZH

0.1~4.0

公称通径

(mm)

10

15

20

25

32

40

60

65

80

100

功耗

0.15KVA

0.46KVA

0.15KVA

电源电压

AC220V其余规格可作特殊订货

额定流量系数

(KV)

按JB/T7352-94规定

泄漏量(m/min)

按JB/T7352-94·F规定

特点:耐高温:采用金属硬密封,提高了使用温度。耐磨:选材合理,阀杯和导向套间巧秒地利用流体的润滑作用,减少磨损。

■工作原理

电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

■结构原理

■外形尺寸

DN

L

H

D

D1

D2

D3

b

f1

f

n-d

10

160

298

90

60

34

41

16

4

2

4-Φ14

15

160

298

95

65

39

45

16

4

2

4-Φ14

20

200

304

105

75

50

55

16

4

2

4-Φ14

25

200

304

115

85

57

65

16

4

2

4-Φ14

32

200

314

140

100

65

78

18

4

2

4-Φ18

40

260

460

150

110

75

85

18

4

3

4-Φ18

50

300

460

165

125

87

100

20

4

3

4-Φ18

65

290

433

185

145

109

120

22

4

3

8-Φ18

80

310

433

200

160

120

135

22

4

3

8-Φ18

100

350

461

235

190

149

160

24

4.5

3

8-Φ22

■安装

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

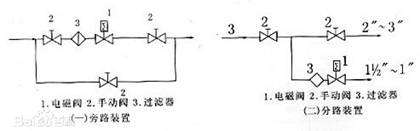

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。

■保养

1、建议使用专业人员负责使用保养。

2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部及零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
