■产品特点:
Z11H丝口闸阀适用温度150(℃)压力范围1.0-16.0(Mpa)适用介质水,蒸汽,油品公称通径15-50(mm)主体材料碳钢连接形式螺纹产品别名Z11H型锻丝口闸阀适用范围用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、生物医药、制冷、食品等各种领域.
■概述:
通径(DN):15-100mm 压力(PN):1.0MPa-16.0MPa 适用介质:水、蒸汽、油品 适用温度:≤150℃ 阀体材质:铸铁、球墨铸铁、铜、碳钢、不锈钢

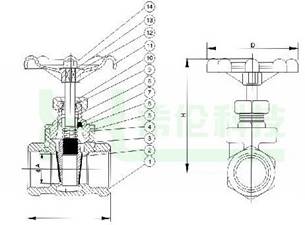

■结构图片:
■主要性能规范:
型号 |
公称压力PN(MPa) |
试验压力Ps(MPa) |
工作压力P(MPa) |
工作温度(℃) |
适用介质 |
壳体 |
密封 |
P20 |
P42 |
Z11H-25 |
2.5 |
3.8 |
2.8 |
2.5 |
1.4 |
≤425 |
水、蒸汽、油品等非腐蚀性介质 |
Z11H-40 |
4.0 |
6.0 |
4.4 |
4.0 |
2.3 |
Z11H-64 |
6.4 |
9.6 |
7.0 |
6.4 |
3.7 |
Z11H-100 |
10.0 |
15.0 |
11.0 |
10.0 |
4.4 |
Z11H-160 |
16.0 |
24.0 |
17.6 |
16.0 |
- |
■主要零部件材料:
零件名称 |
阀体、阀盖 |
闸板、阀座、阀杆 |
填料 |
阀杆螺母 |
手轮 |
材料 |
碳钢 |
铬不锈钢 |
石墨石棉盘根或柔性石墨, |
铜合金 |
可锻铸铁或球墨铸铁 |
■主要外形及连接尺寸:
公称通径DN(mm) |
L |
L1 |
H |
H1 |
D0 |
d |
D |
kg |
15 |
80 |
16 |
142 |
155 |
100 |
10 |
34 |
1.9 |
20 |
90 |
18 |
143 |
160 |
100 |
13 |
40 |
2.0 |
25 |
100 |
22 |
164 |
186 |
120 |
18 |
50 |
3.3 |
32 |
120 |
22 |
187 |
216 |
140 |
24 |
58 |
4.8 |
40 |
130 |
24 |
215 |
250 |
160 |
29 |
66 |
6.7 |
50 |
140 |
25 |
233 |
276 |
180 |
37 |
78 |
9.6 | |
