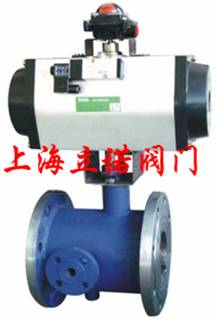

LNZSHRB 气动O型夹套保温球阀



由于该文件内容较多,打开需要一定时间,请耐心!

概述

ZSHRB气动O型夹套保温球阀由气动活塞式执行机构和O型夹套保温球阀组成,阀芯为全球圆柱通孔球体。

该产品具有体积小巧、重量轻、易拆装维修、保温效果好等优点。适用于易结晶及粘稠的流体介质,并能满足各种需要保温介质的场合。如含蜡质、沥青较多的石油等被控介质,防止介质结晶,确保系统高效运转。

阀体

    式:夹层整体造球型阀

公称通径:1520253240506580125150200mm

公称压力:PN1.62.54.0MPa

连接型式:对夹式、法兰式(法兰标准:JB/T79.1-9479.2-94等)

    料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti)等

阀盖:与阀体成一整体

压盖型式:螺栓压紧式

    料:膨胀石墨

阀内组件

阀芯型式:球型阀芯

流量特性:快开特性

阀芯材料:铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti

额定行程:全开90°

执行机构

    式:DASRAWGT单作用、双作用活塞式执行机构

供气压力:400700KPa

气源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞、

环境温度:-30+70

阀作用型式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

附件

定位器(HEP型、YT1000型)、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

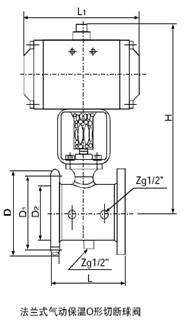

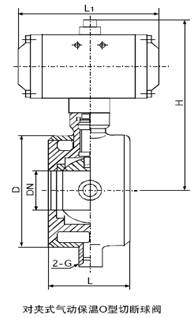

结构图片
