■ 概述
ZMA/BS气动薄膜角型调节阀，由气动薄膜多弹簧执行机构和角型阀组成。
角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。
适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
■ 阀体
型 式：角型单座铸造球型阀
公称通径：20、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94～79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

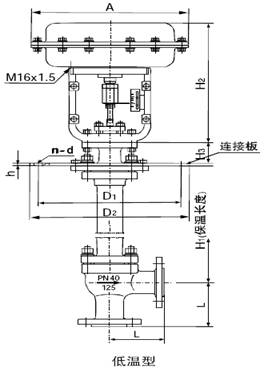

结构形式：标准型、散热型、低温型和波纹管密封型（详见图1～图4）
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
■ 执行机构
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
■ 阀作用型式
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

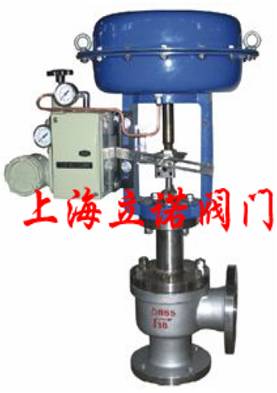

■ 结构图片

|
