LNZMAN气动薄膜双座调节阀



由于该文件内容较多,打开需要一定时间,请耐心!

■ 概述

ZMA/BN气动薄膜双座调节阀,由气动薄膜多弹簧执行机构和双座阀组成。

用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构,具有高度低、重量轻、安装维修简便等优点。

双座阀有上、下两个阀芯球,流体作用在上、下阀芯上的推力,其方向相反而大小接近,不平衡力很小,允许压差大,额定流量系数比同口径的单座阀大,但该阀的泄漏较单座阀大。

适用于对泄露量要求不严格,阀前后压差较大的干净介质场合。

 阀 体

    式:直通双座铸造球型阀

公称通径:253240506580100125150200250300mm

公称压力:PN1.64.06.4MPa

法兰标准:JB/T79.1-9479.2-94

    料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti)等

上 阀 盖:标准型-17+230℃、散热型+230+450℃、低温型-60-196℃、波纹管密封-40+350

压盖型式:螺栓压紧式

    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

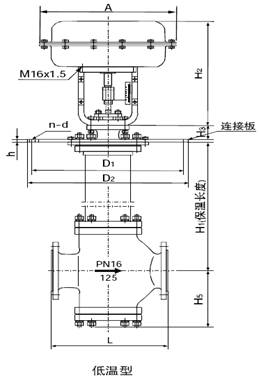

结构形式:标准型、散热型、低温型、波纹管密封型和保温夹套型(详见图1~图5

 阀内组件

阀芯型式:双座柱塞型阀芯

流量特性:等百分比特性和线性特性

    料:不锈钢(1Cr18Ni9Ti1Cr18Ni12Mo2Ti17-4PH9Cr18316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

■ 执行机构

    式:多弹簧薄膜式执行机构

弹簧范围:20100(标准)、40-20080-24020-6060-100KPa

膜片材料:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力:140400KPa

气源接口:RC1/4"

环境温度:-30+70

■ 阀作用型式

气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

■ 附件

定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

■ 结构图片
