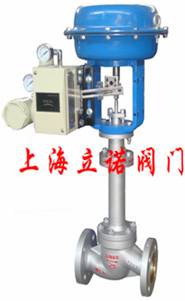

LNZJHPF-16W气动薄膜波纹管密封衬氟调节阀



由于该文件内容较多,打开需要一定时间,请耐心!

概述

ZJHPF-16W 气动薄膜波纹管密封衬氟调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46), 又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

特点

1、耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。

2、密封性能好:采用波纹管和填料双重密封,确保无外渗漏。

3、泄漏量小:由于阀芯、阀座采用软密封,故泄漏量低。

4、配用HA执行机构,输出力大、结构紧凑。

阀体

型式:直通单座球型阀

公称通径:G3/4〞、20253240506580100125150mm

公称压力:PN1.6Mpa            法兰连接:RF              材料:ZG230-450 F46

工作温度:-40180          压盖类型:螺栓压紧式      填料:V型聚四氟乙烯填料

阀内组件

阀芯型式:单座柱塞型阀芯                 流量特性:线性特性和百分比特性

阀芯材料:2Cr13  F46                   阀座材料:2Cr13  F46

波纹管材料:聚四氟乙烯

执行机构

    式:多弹簧薄膜式执行机构        膜片材料:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

弹簧范围:2010080-240Kpa          供气压力:140400KPa

气源接口:内螺纹M16X1.25              环境温度:-30+70

阀作用型式

分气关式(B)或气开式(K)

附件

定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

结构图片
