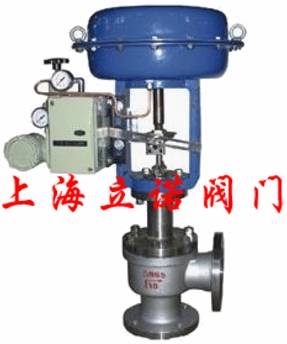

LNZMAS气动薄膜角形调节阀



由于该文件内容较多,打开需要一定时间,请耐心!

■ 概述

ZMA/BS气动薄膜角型调节阀,由气动薄膜多弹簧执行机构和角型阀组成。

角形阀体积小、重量轻、阀芯采用顶导向结构,具有流路简单、阻力小、易于冲洗的特点。

适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的调节。

■ 阀体

型    式:角型单座铸造球型阀

公称通径:20、32、40、50、65、80、100、125、150、200mm

公称压力:PN1.6、4.0、6.4MPa

法兰标准:JB/T79.1-94~79.2-94等

材    料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

上 阀 盖:标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封-40~+350℃

压盖型式:螺栓压紧式

填    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

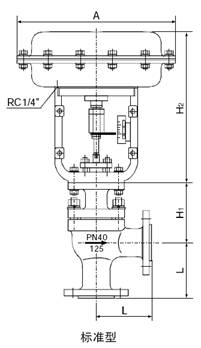

结构形式:标准型、散热型、低温型和波纹管密封型(详见图1~图4)

■ 阀内组件

阀芯型式:单座柱塞型阀芯

流量特性:等百分比特性和线性特性

材    料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

■ 执行机构

型    式:多弹簧薄膜式执行机构

弹簧范围:20~100(标准)、40-200、80-240、20-60、60-100KPa

膜片材料:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力:140~400KPa

气源接口:RC1/4"

环境温度:-30~+70℃

■ 阀作用型式

气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

■ 附件

定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

■ 结构图片
