■概述: 电动二通/三通阀用于空气调节、热通风、热处理厂的工业和工行业的流体控制。 空调、供暖、通风、生活热水等民用系统及化工、石油冶金和流体自动控制。 材质:铸铁 阀瓣:黄铜 阀杆:ICr18Ni9 公称压力:1.6Mpa 流量特性:线性 最大温度:120℃ 泄漏量(m3/h)KV值的0.03% ■适用范围: 电动二通/三通阀使用于空调、供暖、通风、生活热水等民用系统及化工、石油冶金、电力轻工业等各行业生产过程中的自动控制。

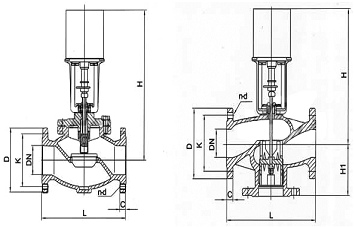

■结构图片:

■安装: 1.按阀体显示的流动方向安装
2.安装阀前应保证管道清洁、没有焊接时留下的氧化物。
3.管道与阀体相连接时必须完全吻合。并不受振动。
4.用高温流体(如蒸汽、过热的水、透热液体)作业的工厂,安装时应使用伸缩接头,以避免管道膨胀挤压阀体。
5.驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。
6.需留出足够的空间以便日常维护时,从阀体上拆卸驱动器。
7.阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中,也不能置于蒸汽、水力喷射或滴漏处。
■连接尺寸:
型号 |
规格 DN(mm) |
主要尺寸(mm) |
行程 (mm) |
执行程 △Pmax |
关闭压差 |
二通 |
三通 |
L |
H |
H1 |
D |
K |
C |
n-d |
(KPa) |
VB7200-50 |
VB7300-50 |
50 |
23 |
450 |
145 |
165 |
125 |
20 |
4-18 |
45 |
500 |
500 |
VB7200-65 |
VB7300-65 |
65 |
290 |
468 |
150 |
185 |
145 |
20 |
4-18 |
45 |
400 |
400 |
VB7200-80 |
VB7300-80 |
80 |
310 |
475 |
185 |
200 |
160 |
20 |
8-18 |
45 |
300 |
300 |
VB7200-100 |
VB7300-100 |
100 |
350 |
475 |
205 |
220 |
180 |
22 |
8-18 |
45 |
300 |
300 |
VB7200-125 |
VB7300-125 |
125 |
400 |
504 |
230 |
250 |
210 |
22 |
8-18 |
45 |
200 |
200 |
VB7200-150 |
VB7300-150 |
150 |
410 |
532 |
280 |
285 |
240 |
24 |
8-22 |
45 |
100 |
100 |
VB7200-200 |
VB7300-200 |
200 |
520 |
550 |
280 |
340 |
295 |
30 |
12-22 |
45 |
100 |
100 |
■订货说明:
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式(常开、常闭)⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。 3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图 |
