■概述
自密封止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。
■标准材质明细表
CS to ASTM AS to ASTM SS to ASTM 序号 零件名称 typeAl05 Type F22 Type F304(L) Type F316(L)
l 阀体 Body A105 A182 F22 Al82 F304(L) A182 F31 6(L)
2 升降式阀瓣 A276420 A276 304 A276 304(L) A276 316(L)
3 自密封座 A105 F22 Al 82 F304(L) F316(L)
4 密封环 08F 08F A276 304L A276 316L
5 阀盖 A194 2H A194 4 A194 8 A194 8M
6 提升螺母 A194 2H A194 4 A194 8 A194 8M
适用介质 水、蒸汽、油品等 水、蒸汽、油品等硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～1 80℃
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢

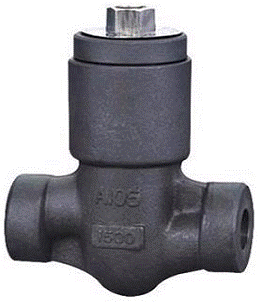

■结构图片

|
